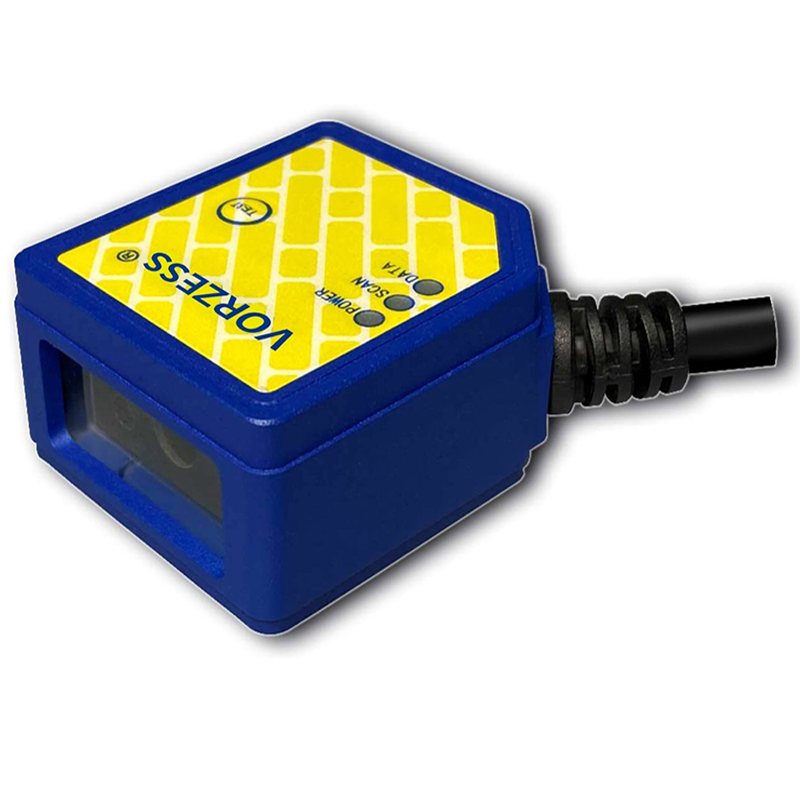

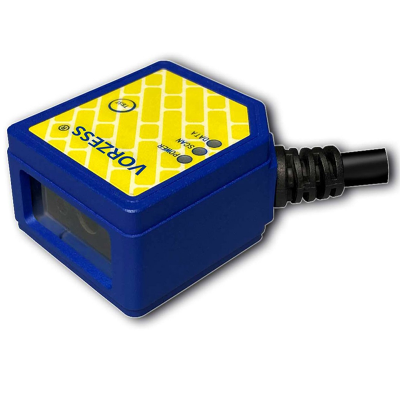

FX218 系列固定式讀碼器
設備參數 設備尺寸圖 接口引腳定義 引腳引線顏色信號1保留2綠色RXD3白色TXD4黑色GND5紅色VCC6白色RTS7綠色OUT18白色I(xiàn)N19保留10綠色CTS11黃色OUT212保留13藍色I(xiàn)N214保留15保留
- 品牌： VOEZESS
設備參數

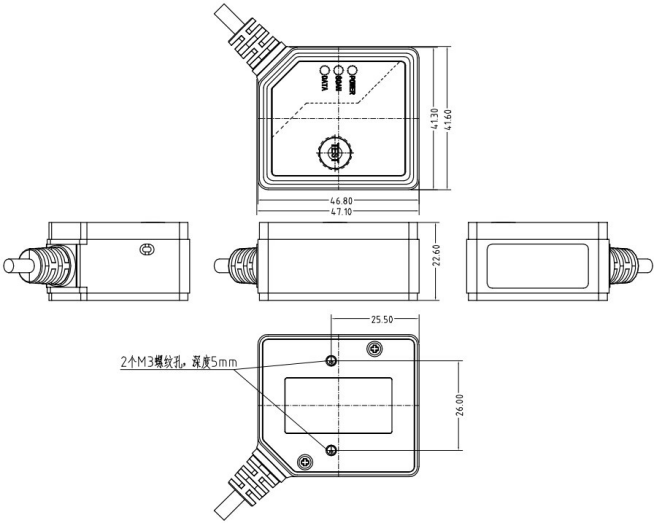

設備尺寸圖
接口引腳定義
引腳 | 引線顏色 | 信號 |
1 | 保留 | |
2 | 綠色 | RXD |
3 | 白色 | TXD |
4 | 黑色 | GND |
5 | 紅色 | VCC |
6 | 白色 | RTS |
7 | 綠色 | OUT1 |
8 | 白色 | IN1 |
9 | 保留 | |
10 | 綠色 | CTS |
11 | 黃色 | OUT2 |
12 | 保留 | |
13 | 藍色 | IN2 |
14 | 保留 | |
15 | 保留 |
類 | 型 | 標準型 | 高配型 | ||
性能指標 | |||||
傳 感 器 | 圖像分辨率 752*480 | CMOS 全局快門 | |||
光 | 源 | 高亮度紅色LED/高亮度白色 LED | |||
指示器光源 | 高亮度綠色LED | ||||
最小分辨率 | 1D：3mil；2D：5mil | ||||
讀取距離 | 40mm～250mm | ||||
幀速率 | 30 幀/秒 | ||||
識別范圍 (典型值) |
48mm × 30mm | ||||
識讀對比度 | 20% | ||||
識讀碼制 | 1D:Code11,Code39,Code93,Code128,EAN13,EAN8,I25,UPC-A,UPC-E, MIS,D25,M25,DataBar,CodeBar 2D:QRCode,PDF417,DataMatrix;Maxicode,Aztec,MicroPDF,Micro QR | ||||
通訊接口 | USB/RS232/EtherNet（網口控制盒） | ||||
網口 | 帶寬 | 100Mbps | |||
支持協議 | TCP 客戶端、TCP 服務器、UDP | ||||
控制輸入輸出 | 兩路輸入/輸出信號（用戶可設置） | ||||
電氣特性 | |||||
功 | 率 | >2W | |||
電 | 壓 | 5V ～ 24V DC | |||
最大電流 | 300mA | ||||
工作電流 | 120mA | ||||
空閑電流 | 10mA | ||||
機械參數 | |||||
主機尺寸 | 41.6 × 47.1 × 22.6mm | ||||
主機重量 | 約 70 克 | ||||
防護等級 | IP54 | ||||
環境參數 | |||||
工作溫度 | -5°C～+65°C | ||||
儲存溫度 | -20°C～+70°C | ||||
相對濕度 | 5%～95%（無凝結） | ||||
環境光照度 | 0～100,000 LUX | ||||
配件列表 | |||||
數據線 | USB:1.5m；RS232:2m/5m（可定制） | ||||
IO 控制線 | 2m（可定制） | ||||
電源適配器 | DC 12V～24V 通用[選配] | ||||
